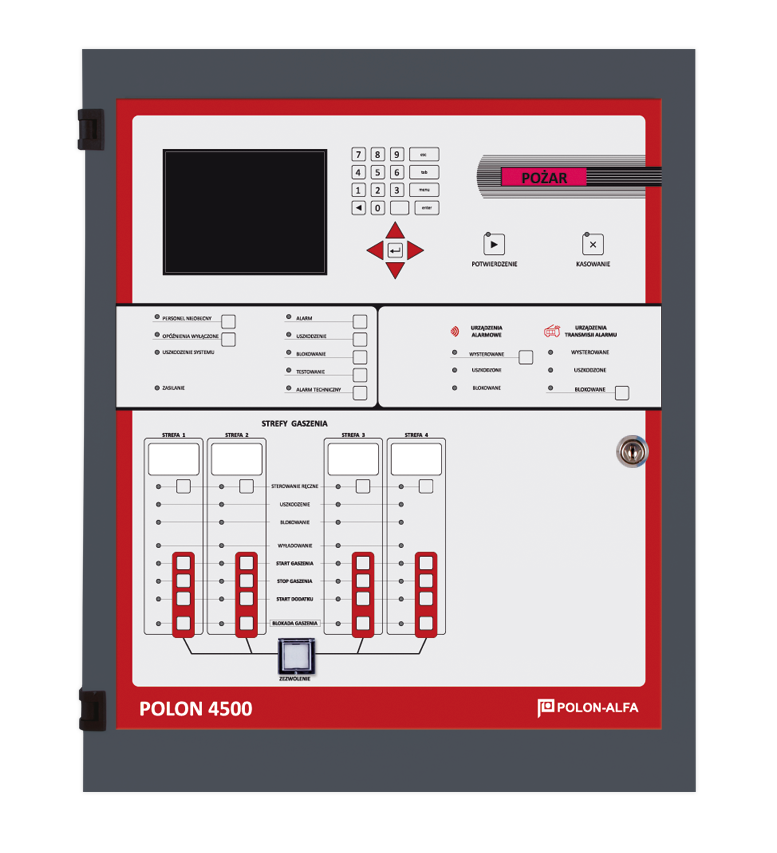

POLON 4500 Otomatik Söndürme Kontrol Paneli

Description

POLON 4500 yangın söndürme sistemi kontrol ünitesi, otomatik yangın söndürme sistemlerinin yangın algılaması ve devreye alınması ve çalışmasının izlenmesi için tasarlanmıştır. Maksimum 4 söndürme bölgesinin kontrolü için tasarlanmıştır.

POLON 4500 kontrol ünitesi, iki işlemci devresine (yedekleme) sahip çok işlemcili bir kontrol ünitesidir. Kontrol ünitesi ana işlemcisinin hasar görmesi durumunda sistemin işleyişinde herhangi bir aksama yaşanmadan fonksiyonları ikinci işlemci tarafından devralınır. Kontrol ünitesinin temel versiyonu, her döngüde 127 hat elemanının bağlantısını (ve adreslenmesini) sağlayan dört adet adreslenebilir dedektör döngüsüyle donatılmıştır. POLON 4500 kontrol ünitesi, POLON 4500 ve POLON 4900 kontrol panelleri ile hiyerarşik halka yapısında birlikte çalışabilmektedir. Dedektör hatları döngüler halinde veya açık tespit hatları olarak çalışabilir. Dedektör döngüsü olması durumunda, dedektör hattının bir kısmında meydana gelen kısa devre veya frenleme nedeniyle oluşan hasarların ortadan kaldırılması mümkündür. İzin verilen dedektör hat kablosu direnci ve kapasite değerlerinin fazlasını kontrol etme ve sinyal verme yeteneği bu tasarımdaki bir yeniliktir. Kurulum tasarlandığında, ana dedektör döngüsünden branşman hatları oluşturma olanağı vardır, bu da kabloların kurulumunu kolaylaştırır. Her kontrol panelinin adreslenebilir elemanları, 512 bölgeye programla atanabilir ve her biri 32 karakterlik iki satırdan oluşan kullanıcı mesajlarıyla açıklanabilir. Bir alarm durumunda, büyük bir sıvı kristal ekranda doğru bilgi verilerek, yangın kaynağının hızlı ve kesin bir şekilde tespit edilmesi sağlanır. Ek olarak, kontrol paneli tarafından izlenen yangından korunma otomasyonlarının kontrolü ile ilgili teknik alarmlar olarak adlandırılan alarmlar için kendi bildirimlerinin programlanması imkanı da mevcuttur.

Yangın alarm kurulumunun konfigürasyonunun kontrol panelinin hafızasına girilmesi üç şekilde yapılabilir:

• otomatik konfigürasyon – kontrol paneli, her bir dedektör döngüsünde hat elemanlarının nereye monte edildiğini kendi kendine kontrol ettiğinde (tek dallı bir döngü durumunda bile). Bu temelde tüm veriler kontrol paneli hafızasında saklanır ve her hat elemanının adresi (numara) kendi dahili hafızasına girilip kaydedilir,
• Kurulumcu konfigürasyonu – bu seçenekte kurulumcu (kurulum tasarımında açıklanan verilere dayanarak), üretici tarafından sağlanan özel yazılımı kullanarak bir sistem konfigürasyonunu bilgisayar dosyası olarak hazırlar. Daha sonra konfigürasyon kontrol paneli hafızasına aktarılır. Tüm bu işlevler yalnızca kontrol panelindeki uygun girişe bağlanan bir bilgisayar klavyesi kullanılarak yapılabilir. Girilen veriler daha sonra doğrulanır (tesisatın konfigürasyonu, hat elemanları hafızasının okunmasıyla gerçek durumla karşılaştırılır). Gerçek durum tesisatçının konfigürasyon verileriyle örtüşüyorsa hat elemanları otomatik olarak numaralandırılacaktır.
• manuel konfigürasyon – elemanların numaralandırılmasına gerek kalmadan hat elemanlarının serbestçe yapılandırılmasına olanak sağlar. Kurulumda değişiklik yapılmasını mümkün kılar (örneğin bazı dedektörlerin değiştirilmesinden sonra). Kontrol paneline bağlanan barkod okuyucu kullanılarak bu işlem çok daha hızlı yapılabilmektedir.

Adreslenebilir bir dedektör döngüsündeki bir dedektörü veya manuel yangın butonunu güncelledikten sonra POLON 4500 kontrol ünitesi, karar algoritmalarını kullanarak, programlanan alarm değişkenine veya etkinleştirilen hat elemanına bağlı olarak ön veya ana yangın alarmını etkinleştirir.
Her bölge için (POLON 4500 kontrol ünitesi seviyesinde) 17 alarm değişkeninden birinin seçimini programlamak mümkündür. Farklı algılama algoritmalarıyla ilgili farklı alarm çeşitleri, belirli bir bölgede mevcut olan bireysel koşullarda yangın alarm sisteminin optimum şekilde kullanılmasını sağlar. Ayrıca, belirli bir nesne koruma sisteminin etkin organizasyonu için bireysel kriterlerin getirilmesine de izin verirler. Ayrıca bir bölgedeki çizgi elemanlarını iki gruba ayırma imkanı da mevcut olup bu bölgede tesadüf oluşturulabilmektedir.

Mevcut alarm çeşitleri:

• normal, tek ve çift kademeli,
• 40/60 elemanlı tek ve çift kademeli tek sıfırlamalı alarm,
• 60/480 elemanlı tek ve çift kademeli tek sıfırlamalı alarm,
• Çift dedektör çakışmalı alarm, tek ve çift kademeli,
• Grup zamanı çakışmalı alarm, tek ve çift aşamalı,
• tek ve çift aşamalı etkileşimli alarm
• zaman grubu bağımlılığı ile iki aşamalı alarm,
• “Personel yok” çalışma modunda tek aşamalı alarm.

POLON 4500 kontrol ünitesi, iki yerleşik kontrol çıkışı grubunu kullanarak sinyalizasyon ve yangınla mücadele ekipmanını kontrol edebilir. Bunlar, potansiyelsiz, değiştirme kontaklı 8 röle çıkışı ve 4 denetimli izleme hattıdır. Kontrol paneli çıkışları, 6 çalışma kategorisinde ve bir kategoride çok sayıda değişkende isteğe bağlı bölge veya bölge gruplarına programla bağlanabilir. Dört denetimli kontrol hattı, bağlı harici cihazların veya devrelerin durumunun denetlenmesine olanak tanır.
Seri çıkışlar (RS 232 ve RS 485, USB, PS/2), bilgisayar klavyesi, bilgisayar, barkod okuyucu, dijital izleme sistemi, entegrasyon ve sistem kontrol ekipmanlarının kontrol paneline bağlanmasını sağlar. Kontrol panellerinin bir ağ yapısında birleştirilmesi.
POLON 4500 kontrol ünitesi, tesislerin izlenmesi sırasında meydana gelen en son 2.000 olayı ve maksimum 9.999 alarmı hatırlar. Bu olayların kaydı, yerleşik bir termal yazıcı ile, meydana gelme tarih ve saatine göre sırayla bir kağıt bant üzerine yazdırılabilir veya kontrol paneli ekranında gösterilebilir.

Söndürme işleminin kontrolü

POLON 4500 kontrol ünitesi, maksimum 4 söndürme bölgesinde otomatik söndürme sürecini kontrol etmek için tasarlanmış 1, 2, 3 veya 4 MSG-45 modülüyle donatılabilir. Her modül, harici izleme ve kontrol hatlarının bağlantısı için tasarlanmış 16 kontrol rölesi ve 11 denetleme girişi ile donatılmıştır.
Denetleyici hat kontakları SÖNDÜRME, DURDURMA, SÖNDÜRME BLOK butonlarının bağlantısı ve söndürme tesisatı koşullarının denetlenmesi için tasarlanmıştır. Her denetleme hattı aşağıdaki dört durumdan birini temsil edebilir:
– arıza durumu (kısa devre),
– aktif durum (alarm),
– hareketsiz durum,
– hasar durumu (hatta kesinti)

Otomatik söndürme prosedürü aşağıdaki durumlarda etkinleştirilir:
– aynı söndürme bölgesine (otomatik mod) monte edilmiş, iki dedektör veya grup çakışmasında çalışan en az iki dedektör tarafından bir yangın algılandığında, – bir manuel
tetikleme cihazı (SÖNDÜRME butonu) kullanıldığında etkinleştirildi (manuel mod)

Etkinleştirilen durum optik ve akustik cihazlarla sinyalize edilir.
Ek olarak, kontrol ünitesi aşağıdaki söndürme tesisatı koşullarını bildirebilir:

• serbest bırakılma durumu,
• MSG-45 modülünün arıza durumu,
• devre dışı durumu (denetleme hattı, röle),
• MSG-45 modülü test durumunun optik sinyal cihazı ve izleme hatları.

POLON 4500 yangın söndürme sistemleri kontrol ünitesi duvara sabitlenebilen dolap şeklinde yapılmıştır. Kabinin, sinyalizasyon ve taşıma elemanlarını taşıyan, silindirik kilitle kapatılan bir kapısı vardır.
Kapının sol üst kısmında büyük bir likit kristal ekran yer alıyor. Ortada, yangın alarm sisteminin mevcut durumu hakkında bilgi veren kontrol paneli ana servis elemanları (bir klavye ve LED diyotlar) bulunmaktadır.
Kapının alt kısmında yazıcı kağıt bandının çıkışı olan bir yuva bulunmaktadır.
Modüller halindeki ana elektronik devreler kapının iç kısmına ve kontrol panelinin arka duvarına monte edilmektedir.
İkincil güç kaynağı olarak en az 38 Ah kapasiteli iki yedek pil – 2 x 12 V bağlanabilir. 44 Ah’e kadar kapasiteye sahip aküler, PAR-4800 akü kabının içine yerleştirilmiştir. 44 Ah’den fazla (maks. 180 Ah’ye kadar) akülerin kontrol ünitesinin dışına ek bir PAR-4800 konteynerine takılması gerekir.

• 127 adresli 4 döngü
• 4 söndürme bölgesine kadar
• Ağ işletimi – MSI-48 gereklidir (31 panele kadar)
• 16 denetimli röle çıkışı
• 8 izleme girişi
• 8 denetimli sinyalizasyon hattı
• Yerleşik yazıcı
• 240×320 piksel grafik ekran
• EN 54-2, EN 12094-1
